光纤配线架选型指南 12芯到96芯ODF箱与单元体全解析

在光纤通信网络中，光纤配线架（ODF）是用于光缆终端、光纤连接、调度和保护的必备设备。面对从12芯到96芯的不同规格，以及ODF箱和ODF单元体等不同形态，如何正确选型成为工程人员和采购者的核心关注点。世界工厂网中国产品信息库汇聚了海量通信配线产品，本文基于平台常见产品信息，为您系统梳理光纤配线架及ODF箱的选型要点。

一、认识光纤配线架与ODF箱

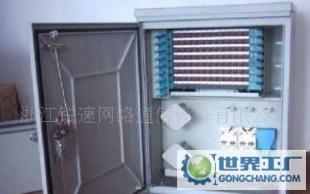

光纤配线架通常分为机架式、壁挂式和户外落地式。ODF箱（光纤配线箱）是配线架的一种实体表现形式，内部可安装ODF单元体（也叫熔接配线一体化托盘或模块）。ODF单元体是核心功能组件，负责光纤熔接、盘纤、插拔适配器。常见芯数包括：12芯、24芯、48芯、72芯和96芯。其中12芯、24芯多为单个单元体容量，48芯、72芯、96芯则常由多个单元体组合在箱体内实现。

二、不同芯数ODF的典型应用场景

12芯ODF箱：适用于光纤到户（FTTH）楼道、小型接入点、监控汇聚点，体积小巧，可壁挂安装。一般配置1个12芯单元体。

24芯ODF箱：中型分支节点，如小区光交箱、企业园区分配点。常见有壁挂式和机架式，可容纳2个12芯单元体或1个24芯单元体。

48芯ODF箱：适用于小区主干光交、基站接入、中小型数据中心。通常为机架式（19英寸1U或2U高度），内装4个12芯或2个24芯单元体。

72芯ODF箱：中型至大型光缆交接节点，常用于城域网接入层、校园网汇聚。机架式设计，可安装6个12芯或3个24芯ODF单元体，也可定制抽屉式结构。

96芯ODF箱：大型光缆汇聚点，如数据中心核心配线区、电信机房、大型园区总配线间。高度多为2U-4U，通过组合单元体实现96芯容量，便于高密度布线。

三、ODF单元体的选型细节

单元体是决定配线架质量和维护效率的关键。常见类型有：

• 12芯熔配一体化托盘：适用于单模或多模，采用SC/FC/LC适配器。
• 24芯高密度托盘：使用LC双联适配器可节省空间。
• 抽屉式/翻盖式：便于施工和后期维护。
• 材料：优质冷轧钢板或塑料（阻燃ABS），需具备足够的盘纤半径（一般≥30mm）。

选型时需注意：单元体与箱体的匹配关系，以及适配器接口类型（如SC、LC、FC、ST）、光纤类型（单模G.652/G.657，多模OM3/OM4）。

四、世界工厂网中国产品信息库中的配线架选购建议

该平台聚集了大量ODF箱和单元体供应商，采购时建议关注以下参数：

1. 箱体尺寸与安装方式：确认19英寸机架、壁挂还是户外杆装。户外型需满足IP55以上防护等级。
2. 芯数扩展性：优先选择模块化设计，后期可通过增加单元体扩容到96芯。
3. 是否带理线环、熔接盘、尾纤槽等附件。
4. 厂商资质：查看产品是否通过泰尔认证、ISO9001等。
5. 价格与交期：平台提供多家比价，常见12芯壁挂ODF箱价格区间约30-80元，96芯机架式约300-800元（仅供参考）。

五、

光纤配线架从12芯到96芯，核心差异在于容量、安装方式和单元体数量。中小节点可选用12/24芯壁挂箱，机房及主干节点推荐48/72/96芯机架式ODF箱搭配标准化单元体。通过世界工厂网等B2B平台，可快速检索并对比各类ODF产品参数，结合工程需求选择最适配的光纤配线方案，确保光网络稳定、可靠、易维护。
